Inserti a ultrasuoni per materiale plastiche
Il nostro cliente, importante azienda del settore aeronautico, ci chiede di risolvere un problema di resistenza alla lacerazione degli inserti per una delle sue apparecchiature di comunicazione elettronica.
PROBLEMATICA RISCONTRATA
Gli inserti scelti in origine per l’alloggiamento in plastica dell’apparecchiatura non offrono la resistenza necessaria per questa applicazione di Difesa altamente impegnativa.
ANALISI
Le nostre squadre hanno effettuato un’analisi funzionale dell’unità, per identificare l’origine del problema.
Essi hanno constatato che l’alloggiamento dell’apparecchiatura era in plastica dura (ABS-PC). La loro analisi ha permesso di evidenziare che gli inserti utilizzati in origine nell’applicazione non erano adatti. Erano infatti destinati alle plastiche morbide.
Inoltre, la boccola non aveva l’angolo e il diametro adatti agli inserti posizionati. L’ancoraggio non era quindi sufficiente a resistere a una forza di estrazione importante.
e et le diamètre adapté aux inserts installés. L’ancrage n’était donc pas suffisant pour résister à une force d’arrachement importante.
LA SOLUZIONE GLOBAL LINKING SYSTEM
I nostri esperti Inserco hanno proposto inserti a ultrasuoni appositamente realizzati per essere compatibili con le plastiche dure. Queste parti sono dotate di due zigrinature contrapposte per una maggior resistenza allo strappo.

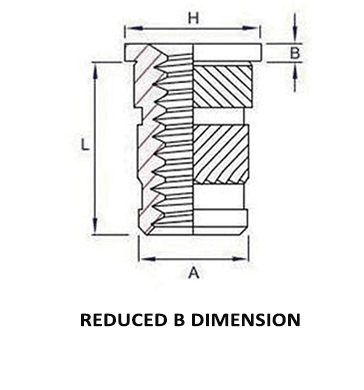

Abbiamo anche modificato gli inserti aggiungendo una flangia sottile per consentire una chiusura molto stretta dell’alloggiamento in plastica.
Questi inserti appositamente realizzati sono stati convalidati da test di laboratorio su alloggiamenti in plastica dell’apparecchiatura presso la sede del cliente e presso Inserco.
Una volta risolta la problematica specifica, le nostre squadre di Inserco hanno controllato sistematicamente l’assemblaggio per individuare eventuali altri problemi non visibili:
- Controllo delle boccole (diametro interno ed esterno delle boccole e angolo di sformo)
- Verifica dei mezzi di posa a ultrasuoni degli inserti per garantirne l’estrema planarità.
- Analisi funzionale delle coppie di chiusura e delle forze di estrazione.
Nell’ambito della nostra offerta Global Linking System, abbiamo anche sviluppato con il cliente dei dispositivi di fissaggio speciali, integrando funzioni di frenatura e di tenuta per garantire il grado di protezione IP67 dell’apparecchiatura.
La soluzione tecnica complessiva per l’attrezzatura si è dimostrata efficace e sostenibile.
