Insertos por ultrasonidos para plástico
Nuestro cliente, actor preponderante del sector aerodefensa, nos encargó resolver un problema de resistencia a la extracción para ensamblajes con insertos en uno de sus equipos electrónicos de comunicación.
PROBLEMA ENCONTRADO
Los insertos elegidos inicialmente para la carcasa plástica del equipo no brindaban la resistencia necesaria para la considerable exigencia de esta aplicación de Defensa.
ANÁLISIS
Los equipos de Inserco realizaron un análisis funcional del conjunto para identificar las fuentes del problema.
Comprobaron que la caja del equipo era de plástico duro (ABS-PC). Gracias a su análisis quedó demostrado que los insertos utilizados inicialmente en la aplicación eran inadecuados. En efecto, esos insertos se utilizan con plásticos flexibles.
Además, el ángulo y el diámetro de la protuberancia no eran los adecuados para los insertos instalados. De modo que no tenía la suficiente fijación como para resistir a una fuerza de extracción importante.
LA SOLUCIÓN GLOBAL LINKING SYSTEM

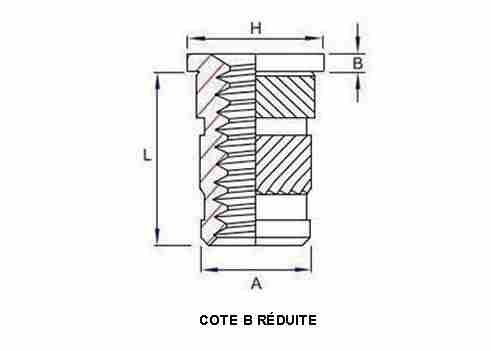

Nuestros expertos de Inserco propusieron insertos por ultrasonidos de fabricación especial compatibles con plásticos duros. Estas piezas disponen de 2 moleteados inclinados, opuestos entre sí, para una mayor resistencia a la extracción.
También hemos modificado los insertos agregando un collar fino que hace posible un cierre bien ajustado de la carcasa plástica.
Estos insertos de fabricación especial fueron validados por ensayos de laboratorio realizados en las carcasas plásticas del equipamiento existente en las instalaciones del cliente y de Inserco.
Una vez resuelto el problema específico, los equipos de Inserco procedieron a una verificación sistemática del montaje para detectar cualquier otro posible inconveniente encubierto:
- Control de las protuberancias (diámetro interior y exterior de las protuberancias y ángulo libre)
- Verificación de los medios de colocación por ultrasonidos de los insertos para garantizar su absoluta planitud.
- Análisis funcional de los pares de apriete y de las resistencias a la extracción.
En el marco de nuestra oferta Global Linking System, también hemos desarrollado con el cliente fijaciones especiales que incorporan las funciones de fijación y estanqueidad para garantizar el grado de protección IP67 del equipamiento.
La solución técnica general del equipamiento resultó eficaz y permanente.
